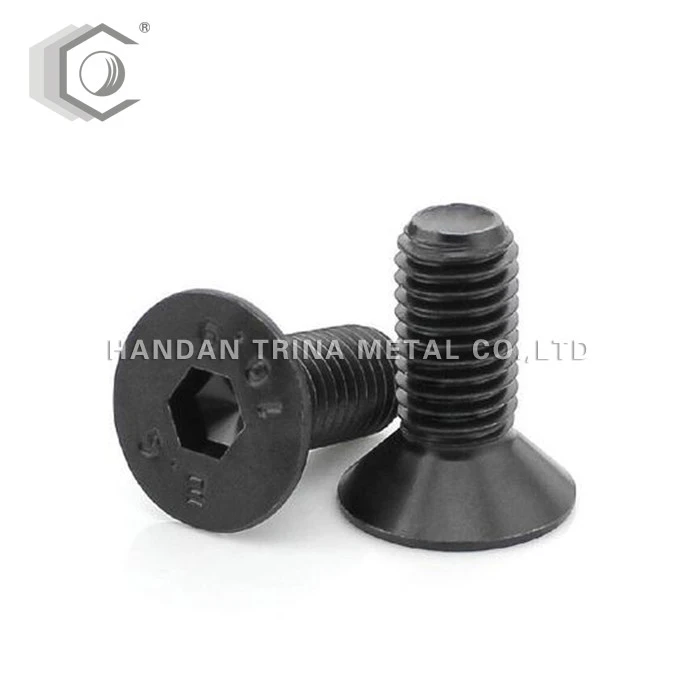

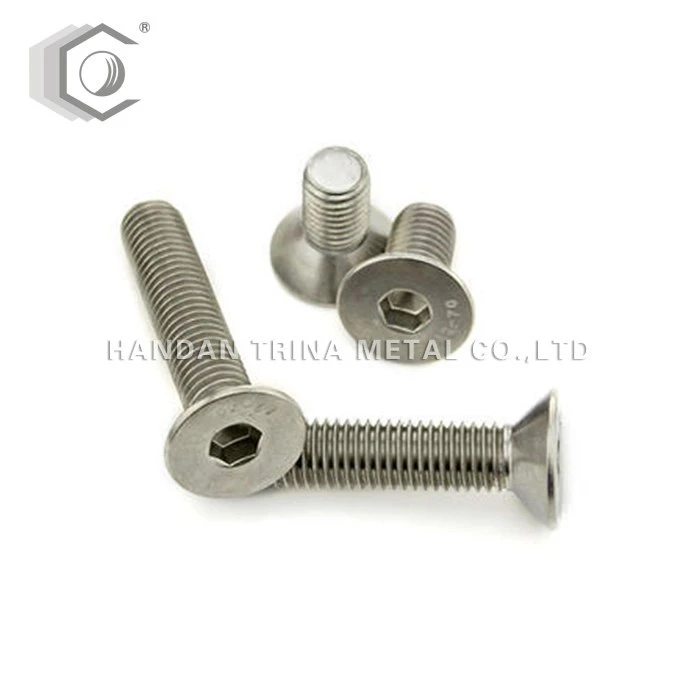

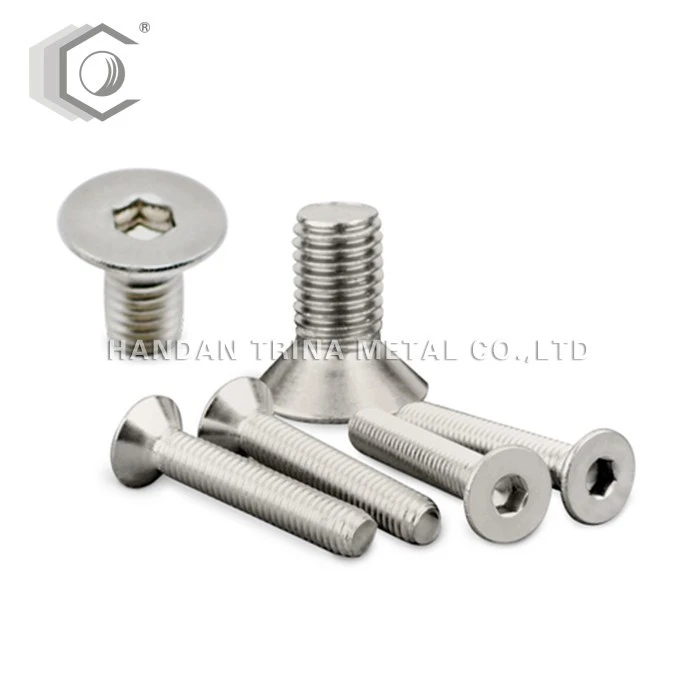

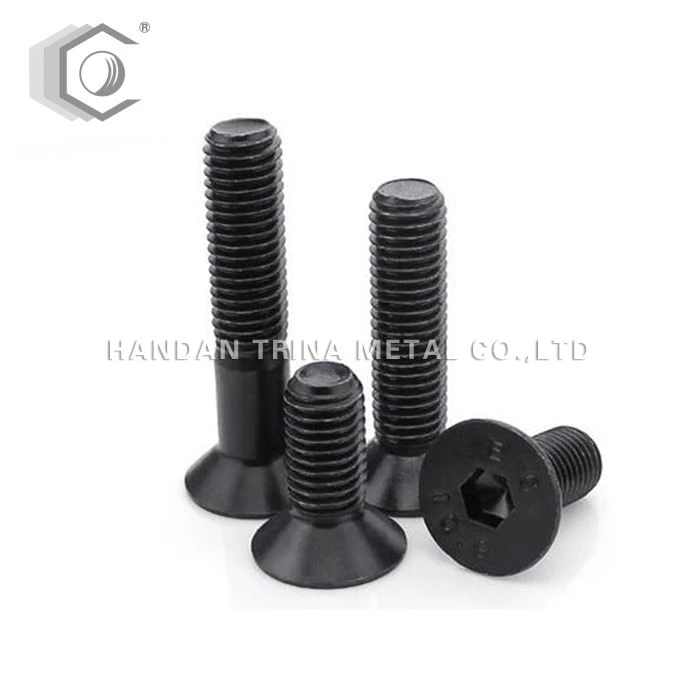

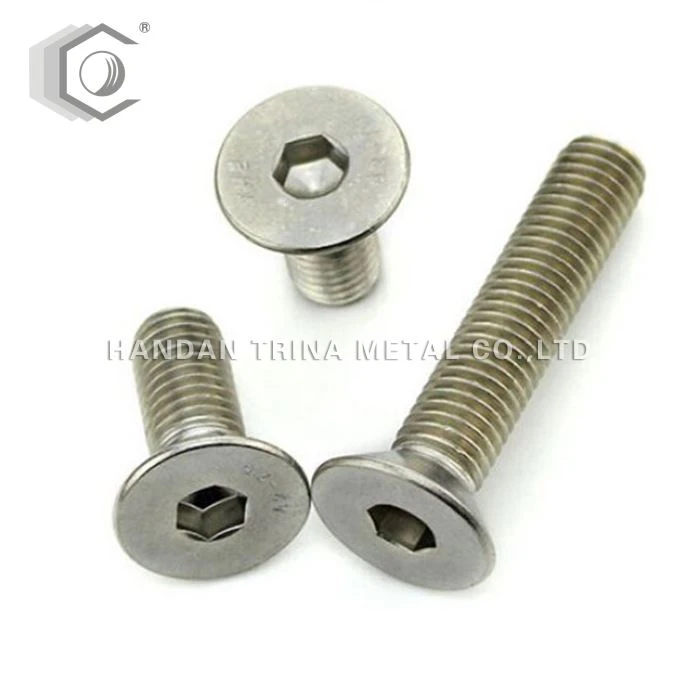

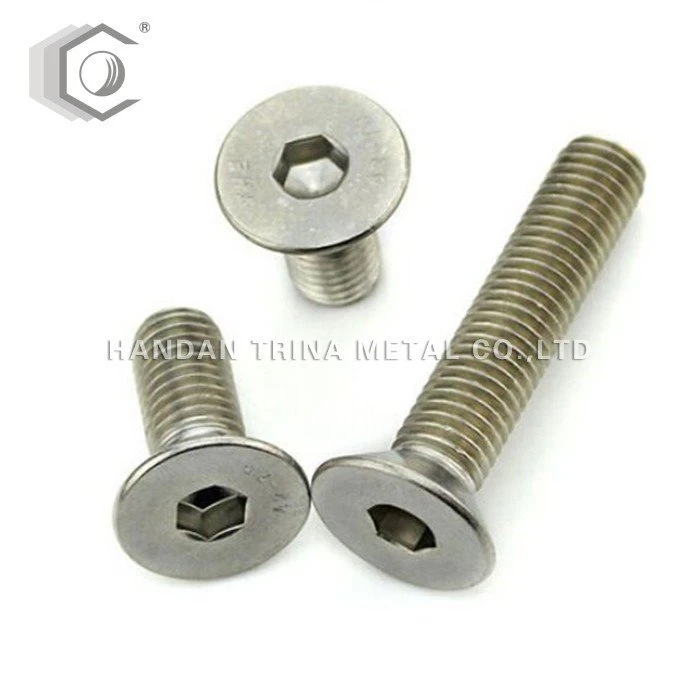

Gelwir bolltau ongl fewnol gwrth-sothach hefyd yn sgriwiau gwrth-sothach a sgriwiau peiriant gwastad. Maen nhw'n fath o rannau adeiladu. Côn 90 gradd yw'r pen, sy'n debyg i sgriw bren gyffredin. Mae gan y pen groove tynhau offer, fel ffont, croes, hecsagon, cwincuncs, pentagon, ac ati.
Maint: M3-M24
Arwyneb ： Zp / DU
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Effaith:
Ar wyneb y twll mowntio ar y darn cysylltu, mae soced crwn conigol 90 gradd yn cael ei beiriannu, ac mae pen y sgriw peiriant gwastad yn y soced crwn ac yn fflysio ag arwyneb y darn cysylltu. Defnyddir sgriwiau peiriant gwastad hefyd mewn rhai achlysuron gyda sgriwiau peiriant fflat pen hanner crwn. Mae'r math hwn o sgriw yn fwy prydferth ac fe'i defnyddir mewn mannau lle gall yr wyneb ganiatáu ychydig o ymwthiad. Mae sgriwiau'n chwarae rôl cysylltu dau wrthrych neu fwy ac maent yn anghenraid anhepgor ym mywyd beunyddiol neu weithgynhyrchu diwydiannol.
Cyfarwyddiadau:
Defnyddir y sgriwiau pen gwrth-gefn yn bennaf ar ôl eu gosod, ni ellir codi wyneb y rhannau, ac mae gan y rhannau sydd wedi'u cau ddau drwch, yr hyn a elwir yn drwchus, sy'n golygu bod trwch y rhan sydd wedi'i glymu yn fwy na thrwch y pen y sgriw gwrth-gefn Ar ôl i'r sgriw gael ei dynhau, mae rhan o'r edau sgriw o hyd nad yw'n mynd i mewn i'r twll wedi'i threaded. Yn yr achos hwn, gellir tynhau'r sgriw gwrth-gefn yn bendant. Fel rheol mae sefyllfa arall, hynny yw, mae trwch y rhannau sydd wedi'u cau yn llai nag uchder pen y sgriw gwrth-gefn, sy'n gyffredin mewn rhannau metel dalennau mewn offer mecanyddol, megis cysylltiad colfach y siasi, y drws a'r blwch; metel dalen yr offer Cysylltiad gorchudd ac offer, ac ati. Oherwydd trwch bach y rhan, mae'r sgriw trwy dwll y rhan metel dalen wedi'i chau yn dwll conigol yn llwyr. Yn yr achos hwn, pan fydd y sgriw gwrth-gefn yn cael ei dynhau, nid yw'r pen sgriw yn arwyneb conigol i gywasgu'r rhan metel dalen, Ond mae gwaelod pen y sgriw a thop y twll wedi'i threaded yn cael eu gwasgu. Er bod y sgriw yn teimlo bod y sgriw yn cael ei dynhau, mae'r rhan metel dalen yn sownd yn lle cael ei wasgu. Yn yr achos hwn, er bod y sgriw yn teimlo bod y sgriw yn cael ei dynhau, y metel dalen Yn wir nid yw'r darn aur wedi'i dynhau. Mae hon yn sefyllfa gyffredin iawn.
